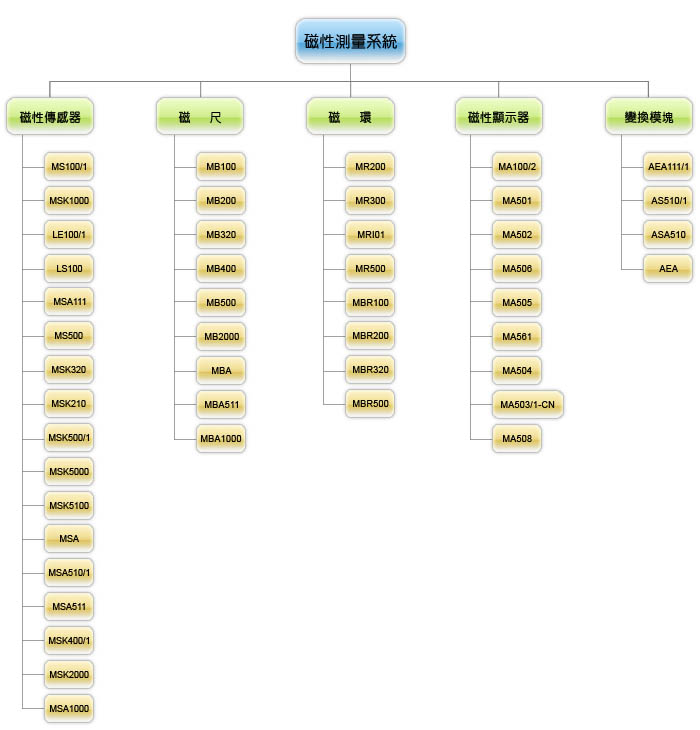

磁性測量系統

│磁性傳感器 (Sensors)

磁性傳感器收集磁條或磁環上的移動信息然後傳輸到接續的電子單元. 活性的傳感器把接收的信息變換到數位計數脈衝, sine-cosine信號或絕對值信號. 被動式的傳感器必需連接磁性顯示器或變換模塊來操作.
產品型號 分辨率, 重複精度 精度 輸送接口 搭配磁尺
MS100/1MS100/1 決定於後續的電子插值單元 最高10 µm 只與MA100/1
或AS100使用		 MB100
MSK1000MSK1000 0.2 µm 最高10 µm 5 V, 6.5 - 30 V, LD,
ABI, ABR

MB100
LE100/1LE100/1 決定於後續的電子插值單元 最高10 µm 5V, 24 V, 1 Vss MB100
LS100LS100 決定於後續的電子插值單元 最高10 µm 5V, 24 V, 1 Vss

MB100
MSA111MSA111 最高1 µm (SSI), ± 2µm 最高10 µm SSI, 1 Vss via AEA111/1

MBA111
MS500MS500 決定於後續的電子插值單元 最高50 µm 只與MA502, MA506, AS510/1
或AE510使用		 MB500
MSK320MSK320 0.1 mm 最高100 µm 5 V,  12 - 30 V, PP , TTL, LD,
ABI, ABR		 MB320
MSK210MSK210 0.025 mm 最高50 µm 5 V,  12 - 30 V, PP , TTL, LD,
ABI, ABR		 MB200
MSK500/1MSK500/1 最高5µm 最高50 µm 5 V,  12 - 30 V, PP , TTL, LD,
ABI, ABR		 MB500
MSK5000MSK5000 0.001 mm 最高50 µm 5 V,  12 - 30 V, PP , TTL, LD,
ABI, ABR		 MB500
MSK5100MSK5100 0.005 mm 最高50 µm 5 V,  12 - 30 V, PP , MB500
MSAMSA 決定於後續的電子插值單元 最高50 µm 只與MA505, MA61或AEA使用, MBA
MSA510/1MSA510/1 0.01 mm 最高50 µm 24 V, SSI, RS485 MBA
MSA511MSA511 0.01 mm 最高100 µm 24 V, SSI, RS485 MBA511
MSK400/1MSK400/1 1.0 mm 最高1 mm 24 V, PP, LD, ABI MB400
MSK2000MSK2000 0.25 mm 最高1 mm 24 V, PP, ABI MB2000
MSA1000MSA1000 1.0 mm 最高1 mm 24 V, SSI, RS485 MBA1000

│磁尺 (Magnetic strip)

磁尺以特殊的磁性材料製造，每隔一定的距離被磁化而被固定在不銹鋼帶上, 還配有相應的不銹鋼覆蓋條來保護磁尺而不受損傷. 磁尺可測量角度或距離, 而有增量或絕對式的類型.

產品型號 磁極長度 精 度 最高長度 搭配傳感器
MB100MB100 1 mm 0.01 mm 90 m MS100/1
MB200MB200 2 mm 0.05 mm 90 m

MSK210
MB320MB320 3.2 mm 0.1 mm 90 m MSK320
MB400MB400 4 mm 1 mm 90 m

MSK400/1
MB500MB500 5 mm 50 µm or 100 µm 90 m

MS500, MSK500/1, MSK5000
MB2000MB2000 20 mm 1 mm 90 m MSK2000
MBAMBA 絕對值 ± 50 µm 5 m MSA, MSA510/1
MBA511MBA511 絕對值 ± 100 µm 20 m MSA511
MBA1000MBA1000 絕對值 1 mm 160 m MSA1000

│磁環 (Magnetic Ring)

磁環具有編碼功能因為它每隔一定的距離就被磁化 , 可測量角度或距離. 磁環有沒安裝或安裝在鋼環上的類型.
產品型號 脈衝 / 圈 直 徑 精 度 搭配傳感器
MR200MR200 50 … 2000 32 … 64 mm 0.1° MSK210
MR320MR320 100 … 5000 100 … 253 mm 0.1°

MSK320
MR101MR101 64 … 1280 50 mm 0.5° MSK320
MR500MR500 64 … 200000 102 … 255 mm 0.1°

MS500, MSK5000, MSK5100
MBR100MBR100 5750 … 1400000 114.7 … 354.74 mm -

MSK1000, LE100/1, MSK1100
MBR200MBR200 50 … 4600 30.7 … 144.7 mm - MSK210
MBR320MBR320 36 … 5000 35.7 … 253.7 mm - MSK320
MBR500MBR500 450 … 235000 57.7 … 299.4 mm - MSK5000

│磁性顯示器 (Displays)

被動式的傳感器連接顯示器形成一個獨立的測量系統, 直接顯示角度或距離的位移.
產品型號 顯示器, 分辨率 精 度 輸送接口 搭配傳感器
MA100/2MA100/2 12-digit LCD dot matrix, 0.001 mm 10 µm 24 V, 110 V, 230 V, RS232, RS485  MS100/1
MA501MA501 DOT-Matrix
Display, 0.01 mm		 50 µm 24 V with Backup,
RS485

MB500
MA502MA502 12-digit LCD dot matrix, 0.01 mm 50 µm 24 V, 110 V, 230 V,
RS232, RS485 		 MB500
MA506MA506 5-digit LED, 0.01 mm 50 µm 24 V

MB500
MA505MA505 12-digit LCD dot matrix, 0.01 mm 50 µm 24 V, 110 V, 230 V,
RS232, RS485

MSA
MA561MA561 5-digit LED, 0.01 mm 50 µm 24 V MSA
MA504MA504 6-digit LCD,
0.01 mm		 100 µm 1.5 - 3 V,
battery 		內建
MA503/1MA503/1 LCD decimal and fraction/Inch, 0.01 mm 100 µm 1.5 - 3 V,
battery 		內建
MA508MA508 LCD, 0.1 mm 100 µm 內建電池(battery integrated without exchange ) 內建

│變換模塊 (Translation Module)

變換模塊把被動式傳感器上的信息變換到數位計數脈衝或串行絕對值信號. 它的操作簡易和可以改變參數.
產品型號 分辨率 精 度 輸送接口 搭配傳感器
AEA111/1AEA111/1 最高1 µm (max. 1µm SSI) ±10 µm 24 V DC
SSI, 1 Vss		 MSA111
AS510/1AS510/1 0.005 mm ±25 µm 5 V DC, 24 V DC,
LD, PP,
ABI

MS500
ASA510ASA510 0.010 mm ±25 µm 24 V DC,
SSI, RS485,
Profibus		 -
AEAAEA 0.010 mm ±50 µm 24 V DC,
SSI, RS485,
Profibus

MSA
