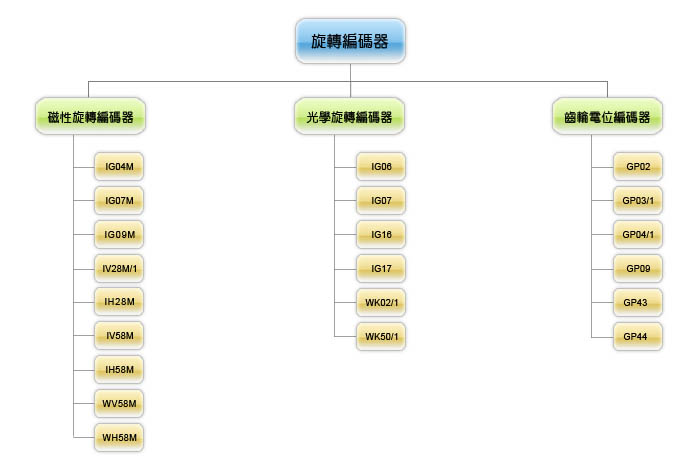

| 旋轉編碼器 |
 |
│磁性旋轉編碼器 |
SIKO的新一代旋轉編碼器利用SIKO自己MagLine系列產品的原理來測量位移，角度，轉速等信息. 不像光學編碼器, SIKO磁性旋轉編碼器能夠在潮濕，油污，振動等環境內正常運作. |
| 產品型號 |
測量模式 |
連接類型 |
最大連接軸直徑 |
輸出信號選擇 |
 IG04M |
增量值 |
空心套軸 |
14 mm |
PP, OP, LD5, LD24 |
 IG07M |
增量值 |
空心套軸 |
20 mm |
PP, OP, LD5, LD24 |
 IG09M |
增量值 |
空心套軸 |
20 mm |
PP, OP, LD5, LD24 |
 IV28M/1 |
增量值 |
實心軸 |
6 mm |
PP, OP, LD5, LD24 |
 IH28M |
增量值 |
空心套軸 |
8 mm |
PP, OP, LD5, LD24 |
 IV58M |
增量值 |
實心軸 |
10 mm |
PP, OP, LD5, LD24 |
 IH58M |
增量值 |
空心套軸 |
22 mm |
PP, OP, LD5, LD24 |
 WV58M |
絕對值 |
實心軸 |
10 mm |
Profibus, CAN-Bus, SSI |
| WH58M |
絕對值 |
空心套軸 |
22 mm |
Profibus, CAN-Bus, SSI |
| PP = push-pull、
OP = push-pull, inverted、
LD5 = line driver, 5 V DC、
LD24 = line drive, 24 V DC |
|
│光學旋轉編碼器 |
空心或實心軸的增量或絕對型光學編碼器來測量位移，角度，轉速等信息. |
| 產品型號 |
測量模式 |
連接類型 |
最大連接軸直徑 |
輸出信號選擇 |
 IG06 |
增量值 |
空心套軸 |
20 mm |
PP, OC |
 IG07 |
增量值 |
空心套軸 |
20 mm |
PP, OC, LD, LD24 |
 IG16 |
增量值 |
實心軸 |
8 mm, 6 mm |
PP, OC |
 IG17 |
增量值 |
實心軸 |
24 – 42 mm |
PP, OC, LD, LD24 |
 WK02/1 |
絕對值, 單轉 |
空心套軸 |
16 mm, 20 mm |
PP, SSI, Interbus, Profibus |
 WK50/1 |
增絕對值, 多轉 |
空心套軸 |
16 mm, 20 mm |
PP, SSI, Interbus, Profibus |
|
│齒輪電位編碼器 |
利用電位器的旋轉編碼器, 具有電位或電阻及電流信號輸出. 電位器配合內置的減速比來調整整個測量範圍. |
|
|
|
 |
